系統概述
  我公司的稀釋水橫幅定量控制系統是為了控制橫幅定量而設計的。
  本系統通過調節橫向分布在流漿箱上的稀釋水閥，控制每個稀釋水閥對應點的稀釋水加入量，從而達到對橫幅定量進行控制的目的。
  通過對QCS系統獲得的橫幅定量采樣數據的分析，稀釋水橫幅定量控制系統對各個稀釋水閥進行智能調節，從而達到對橫幅定量最優化的自動控制。
  當然，也可以通過本系統的人機界面，進行人工手動控制稀釋水閥。
  稀釋水系統功能結構說明

  (一）功能說明
  稀釋水流漿箱是利用低脈沖變頻對稀釋白水進行等差壓供水，根據掃描架掃描成紙絕干定量橫幅曲線，自動或手動調節稀釋水閥開度，對進入流漿箱管束的漿料進行稀釋，達到改善紙頁局部定量的目的，從而改善整幅紙頁橫幅定量。智能稀釋水閥起到了調節稀釋白水進入流漿箱管束流量的作用，因此稀釋水閥調節的好壞直接影響到了整幅紙的橫幅定量。
  本公司所生產的智能稀釋水閥具有以下各種功能：
  閥體采用新型專利閥體結構，能夠線性調節，保證閥門開度和水流量成正比；
  閥體采用無阻塞結構，流道光滑、無密封件及逆向角度，不掛纖維和填料；
  閥門開度高達1/1000的分辨率，采用閉環反饋保證精密的調節能力；
  全智能閥設計，擁有良好的擴展能力，可以與多種QCS連接；
  連接采用總線結構，所有閥門與上位機連接只需要4根電線；
  拆裝方便，維護工作量少，擁有完整的自檢功能。
  由于稀釋水閥使用時要求閥門不能完全關閉，當閥門開度設置為0%時，閥門實際有15%的開度，開度設置為100%時，閥門實際全開。
  (二）、系統配置
  1．智能稀釋水閥門：60mm（75mm）間距/個
  2．PC（DELL）電腦：1臺
  3．明緯24V/200W開關電源：每15個閥配一個
  4．明緯24V/50W開關電源：1個
  5．IR-1305A（通訊轉換分配器）：3個
  6．接線盒：每15個閥配一個
  7．接口電路板：每15個閥配一個；
  8．控制系統軟件：1套；
  (三）、電氣線路：
  1．220V電源線需采用國標RVV 2芯*2mm2線，RS485信號線需采用國標RVVP 2芯*1 mm2線，兩路電纜走線必須分開1米左右。

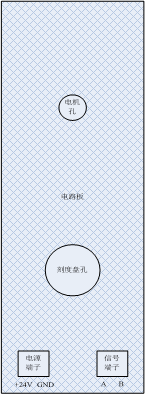

  2．單個智能稀釋水閥接線說明：電源通訊線采用四芯電纜，四芯電纜分為兩個端子，紅線和黑線為一個端子，接24V電源線，紅線接+24V，黑線接GND；黃線和藍線為另一個端子，接RS485信號線，黃線接RS485信號A，藍線接RS485信號B。稀釋水閥的接線端子示意圖如下圖（圖二）

  (四）、性能指標
  1．閥門開度精度：>= 0.1%
  2．系統平均無故障時間：10000小時

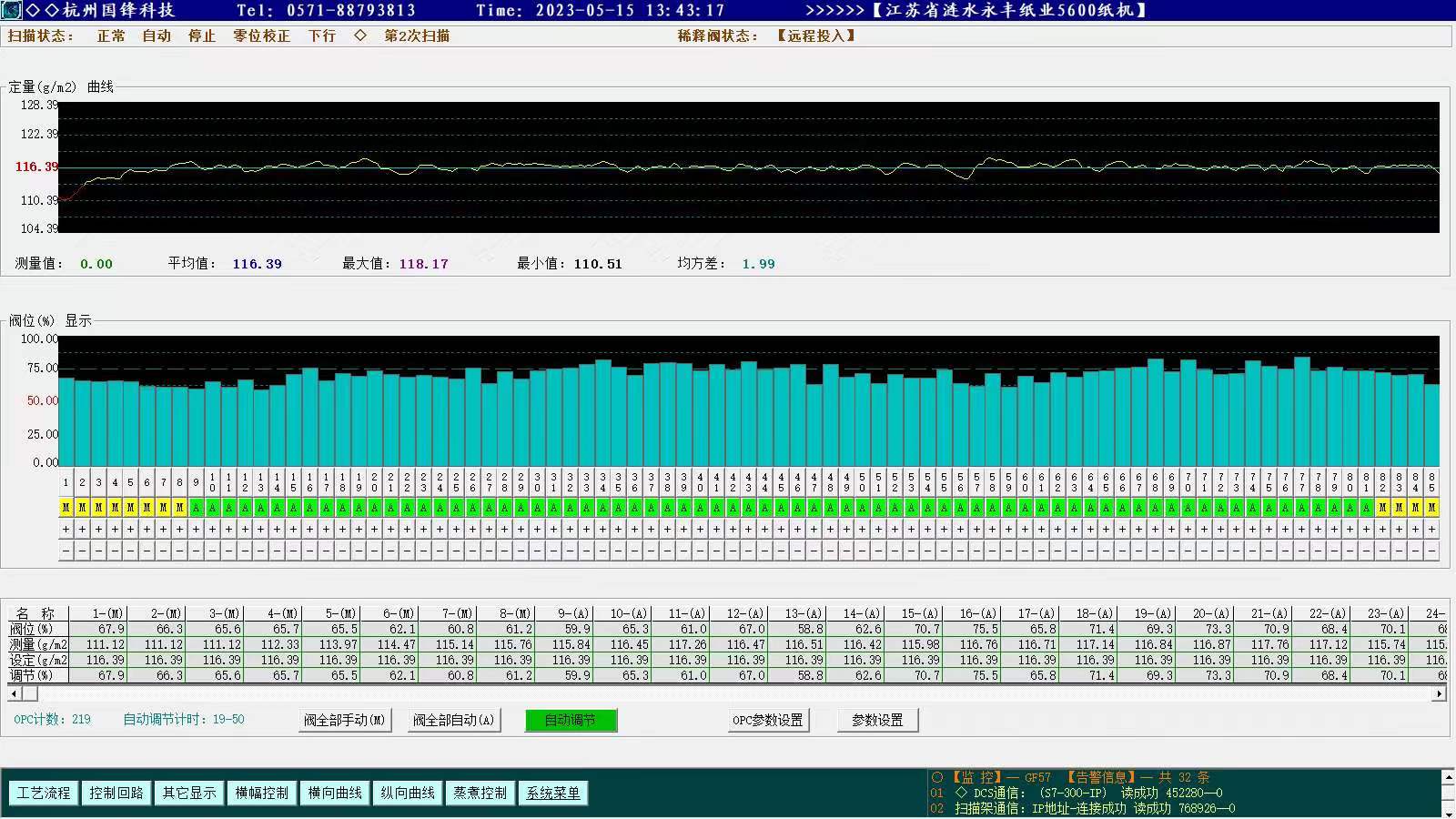

  稀釋水橫幅定量控制系統軟件的主界面一共分為3個視窗區和7個功能區。
  其中3個視窗分別為：
  視窗1--------QCS克重采樣曲線；
  視窗2--------閥門開度及狀態棒形示意圖；
  視窗3--------運行狀態指示窗口；
  7個功能區分別為：
  功能區1-------------閥門選擇；
  功能區2-------------閥門開度設置；
  功能區3-------------系統功能
  功能區4-------------QCS連接
  功能區5-------------閥門運行方式設置
  功能區6-------------閥門清洗
  功能區7-------------聯機操作
